VİNÇ RAY-TEKERLEK SEÇİMİ
  VİNÇ YÜRÜME HIZI m/dakika
Teker Çapı RAY 20 32 40 20 32 40 20 32 40
125 A45 3.160 2.930 2.760 2.724 2.526 2.379 2.532 2.348 2.212
160 A45 4.180 3.920 3.750 3.603 3.379 3.233 3.349 3.141 3.005
200 A45 5.560 5.225 5.040 4.793 4.504 4.345 4.455 4.187 4.038
250 A45 6.940 6.530 6.330 5.983 5.629 5.457 5.561 5.232 5.072
315 A45 8.990 8.480 8.230 7.750 7.310 7.095 7.204 6.795 6.595
400 A45 11.740 11.100 10.770 10.121 9.569 9.284 9.407 8.894 8.630
200 A55 6.340 5.840 5.600 5.176 4.745 4.538 4.663 4.262 4.070
250 A55 8.440 7.940 7.700 7.276 6.845 6.638 6.763 6.362 6.170
315 A55 10.940 10.320 10.010 9.431 8.897 8.629 8.766 8.269 8.021
400 A55 14.280 13.500 13.100 12.310 11.638 11.293 11.442 10.817 10.497
315 A65 12.880 12.150 11.790 11.103 10.474 10.164 10.321 9.736 9.447
400 A65 16.820 15.900 15.430 14.500 13.707 13.302 13.478 12.740 12.364
  DIN 15020  1Am / ISO M4  DIN 15020   2m  /  ISO M5  DIN  15020   3m    /  ISO M6
VİNÇ ÇALIŞMA SINIFLARI


A SERİSİ VİNÇ RAYLARI ;


Vinçler için geliştirilmiş, yanal mukavemeti yüksek raylardır. Geniş tutulmuş taban flanşı (B) yükün zemine yaptığı yüzey basıncının düşük olmasının sağlar. Ray yüksekliği (H) düşük olduğundan bağlantı zayıflığından kaynaklı ray devrilme riski yoktur. Yüksek yanal yükler oluşması durumunda dahi krapo yükleri düşük olur. Mantarın yan yüzeyleri geniş olduğundan kılavuz makaralı sistemlerin çalışması için en uygun ray tipidir. Düşey mukavemeti düşük olduğundan altını boydan boya desteklemek gerekir. Bu nedenle çelik kiriş üstüne veya sürekli ( mütemadi ) selet üzerine konulur. Zemine bağlantısı krapolarla sağlanır. Kesinlikle zemine kaynatılmaz.

A Serisi Ray Secim Tablosu



DEMİRYOLU RAYLARI ( S serisi ve diğer demiryolu  rayları ) ;

s serisi raylar

Demiryolları için geliştirilmiş, yanal mukavemeti düşük fakat dikey mukavemeti yüksek raylardır. İkinci el piyasası cıkma ray olarak zengin olduğundan en çok kullanılan vinç raylarındandır. Yan yatmaması için zemin bağlantısı önemlidir. Yanal kuvvetlere karşı narindir. İnce (E) boyun kalınlığı en zayıf noktasıdır. Korozif ortamlarda boyun kısmı erimiş ve burdan çökme - yamulma yapmış raylar, bu rayların liman ve korozif ortamlara uygun olmadığını gösterir. Zemine bağlantısı krapolarla sağlanır. Kesinlikle zemine kaynatılmaz.

 S ve Diğer Raylar Seçim Tablosu

s10 ray demiri, s14, s20, s24, s41 ray demiri, s49 ray demiri, tren rayı a45, a55, a65, a75, a100, a120 ray, ray demiri





krapo, krepe, ray kreposu, ray tırnağı, ray tutucu

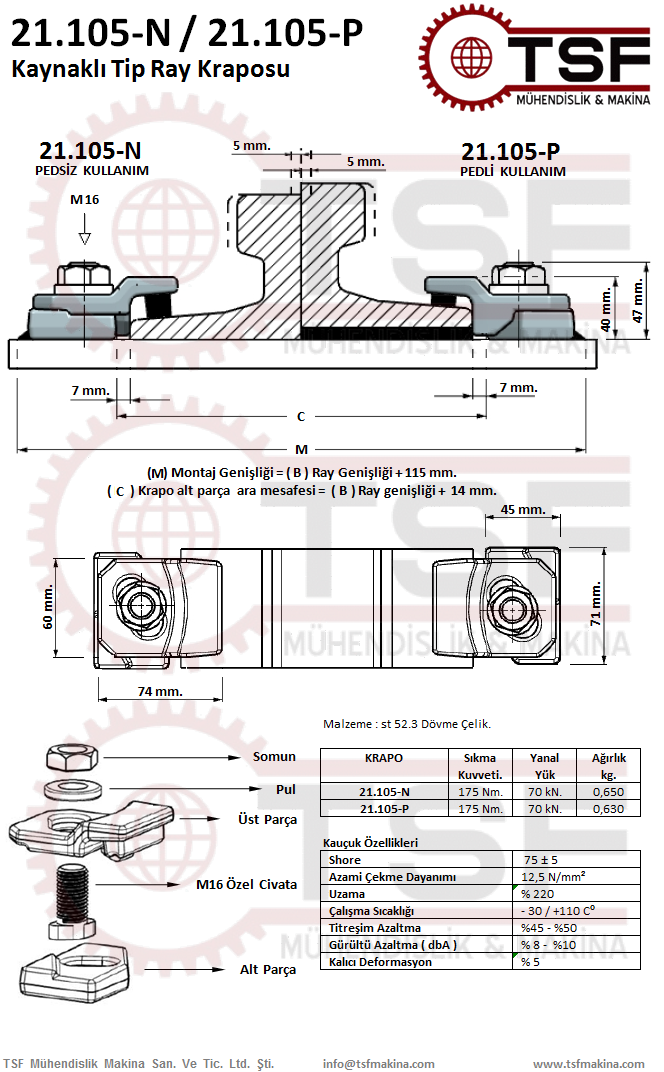

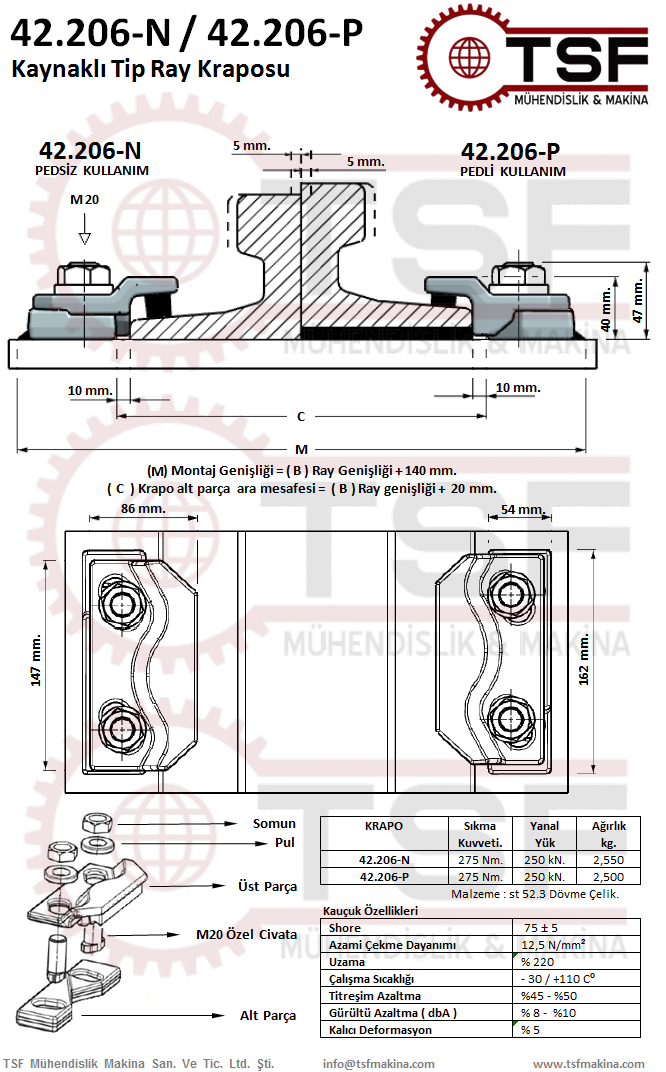

 Ray Krapoları



A SERİSİ RAYLAR

A SERİSİ ( TİPİ ) RAY, VİNÇ RAYLARI

Vinçler için geliştirilmiş, yanal mukavemeti yüksek raylardır. Geniş tutulmuş taban flanşı (B) yükün zemine yaptığı yüzey basıncının düşük olmasının sağlar. Ray yüksekliği (H) düşük olduğundan bağlantı zayıflığından kaynaklı ray devrilme riski yoktur. Yüksek yanal yükler oluşması durumunda dahi krapo yükleri düşük olur. Mantarın yan yüzeyleri geniş olduğundan kılavuz makaralı sistemlerin çalışması için en uygun ray tipidir. Düşey mukavemeti düşük olduğundan altını boydan boya desteklemek gerekir. Bu nedenle çelik kiriş üstüne veya sürekli ( mütemadi ) selet üzerine konulur. Zemine bağlantısı krapolarla sağlanır. Kesinlikle zemine kaynatılmaz.

 ray ölçüleri, ray ebatları, ray ağırlıkları, ray kuturları, ray, ray profilleri,  ray teknik resimleri, ray bağlantı elemanları, ray sertliği, rayların ölçüleri, rayların ebatları. A TİPİ RAY,A SERİSİ RAY a serisi ray demiri ray demiri, demir ray, vinç rayı . vinç için ray . trafo rayı . ray . yeni ray . kullanılmış ray . liman vinçi rayı . ray döşeme . ray montaj . ray şekillendirme . ray kod alma . ray onarın . ray vinç uyumu . ray seçimi . ray hesaplama . ray ısıl genleşme . ray uzaması .ray arası boşluk ne olmalı . krapo ne sıklıkta döşenmeli . krapo sıklık hesabı . krapo seçimi. ray aşınma . ray revizyon . raybağlantı . ray kaynağı . ray elektrot kaynağı . ray defermasyon . ray çeşitleri . ray türleri . ray ile ilgili . rayla ilgili . vadeli ray satışı . ray tamponu . ray sonu .ray dübeli .ray saplaması . ray selek sacı . ray için teknik bilgi. kare ray . soğuk çekme ray . dikdörtgen ray . st52 soğuk çekme ray . kedi rayı . troley rayı . transfer arabası rayı . domuz arabası rayı . ray . ray tipi ray çeşidi ray türü

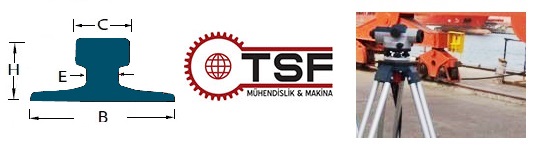

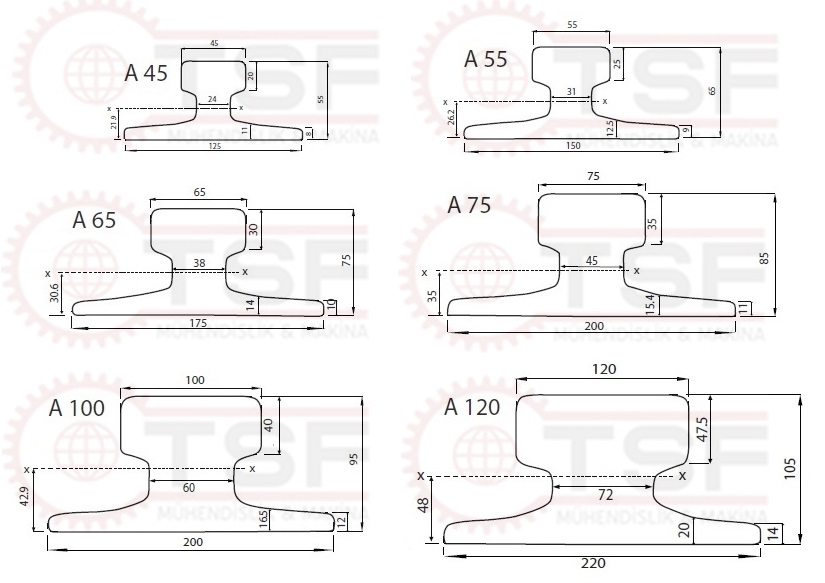

AVRUPA NORMU DIN 536 SICAK HADDELENMİŞ VİNÇ RAYLARI
  RAY ÖLÇÜLERİ ( mm.)
RAY TİPİ Norm C B H E kg/m
A 45 DIN 536 45 125 55 24 22,10
A 55 DIN 536 55 150 65 31 31,80
A 65 DIN 536 65 175 75 38 43,10
A 75 DIN 536 75 200 85 45 56,20
A 100 DIN 536 100 200 95 60 74,30
A 120 DIN 536 120 220 105 72 100,00
A 150 DIN 536 150 220 150 80 150,30



Ray uçları arası genleşme boşluğu ne olmalı ?



 ray ölçüleri, ray ebatları, ray ağırlıkları, ray kuturları, ray, ray profilleri,

ray teknik resimleri, ray bağlantı elemanları, ray sertliği, rayların ölçüleri, rayların ebatları.





( Seçiminizi yapmadan önce bulunabilirlik tablosuna göz atın )

S SERİSİ RAYLAR

S SERİSİ ( S TİPİ ) RAY, RAYLAR  Diğer Tip Raylar

Demiryolları için geliştirilmiş, yanal mukavemeti düşük fakat dikey mukavemeti yüksek raylardır. İkinci el piyasası cıkma ray olarak zengin olduğundan en çok kullanılan vinç raylarındandır. Yan yatmaması için zemin bağlantısı önemlidir. Yanal kuvvetlere karşı narindir. İnce (E) boyun kalınlığı en zayıf noktasıdır. Korozif ortamlarda boyun kısmı erimiş ve burdan çökme - yamulma yapmış raylar, bu rayların liman ve korozif ortamlara uygun olmadığını gösterir. Zemine bağlantısı krapolarla sağlanır. Kesinlikle zemine kaynatılmaz.

 ray ölçüleri, ray ebatları, ray ağırlıkları, ray kuturları, ray, ray profilleri,  ray teknik resimleri, ray bağlantı elemanları, ray sertliği, rayların ölçüleri, rayların ebatları. s serisi ray s tipi ray ray demiri , ray demiri, demir ray, vinç rayı . vinç için ray . trafo rayı . ray . yeni ray . kullanılmış ray . liman vinçi rayı . ray döşeme . ray montaj . ray şekillendirme . ray kod alma . ray onarın . ray vinç uyumu . ray seçimi . ray hesaplama . ray ısıl genleşme . ray uzaması .ray arası boşluk ne olmalı . krapo ne sıklıkta döşenmeli . krapo sıklık hesabı . krapo seçimi. ray aşınma . ray revizyon . raybağlantı . ray kaynağı . ray elektrot kaynağı . ray defermasyon . ray çeşitleri . ray türleri . ray ile ilgili . rayla ilgili . vadeli ray satışı . ray tamponu . ray sonu .ray dübeli .ray saplaması . ray selek sacı . ray için teknik bilgi. kare ray . soğuk çekme ray . dikdörtgen ray . st52 soğuk çekme ray . kedi rayı . troley rayı . transfer arabası rayı . domuz arabası rayı . ray . ray tipi ray çeşidi ray türü

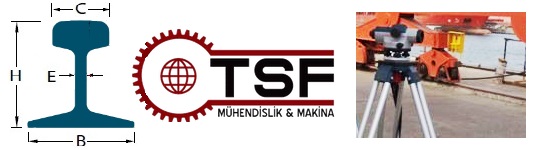

S serisi raylar / Hafif raylar / Amerikan normu raylar
  RAY ÖLÇÜLERİ
RAY TİPİ Norm C B H E kg/m

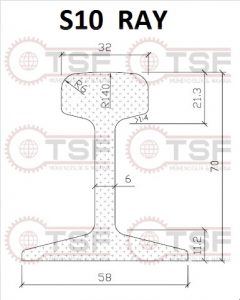

 S 10 DIN 5901:1995-11 33 58 71 6 11,00

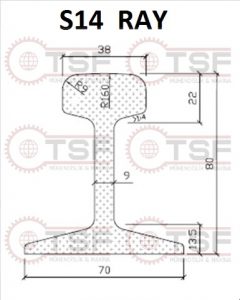

 S 14 DIN 5901:1995-11 38 70 80 9 14,00

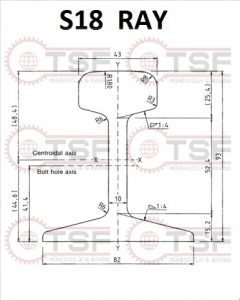

 S 18 DIN 5901:1995-11 43 82 93 10 18,30

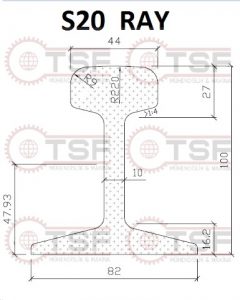

 S 20 DIN 5901:1995-11 44 82 100 10 21,00
 S 24 DIN 17100:1980 53 90 115 10 24,43

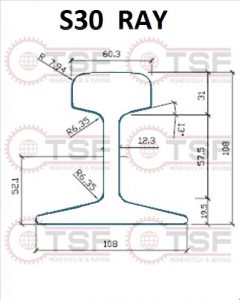

 S 30 DIN 5901:1995-11 60 108 108 12 30,03
 S 31 NF A 45-310 152,4 56 106 125 12 31,57
 S 39 ZN-2004/HKR 66 117 133 12 39,80
 S 41 E1 63 120 136 12 40,00
 S 46 E1 64 133 143 12 46,00

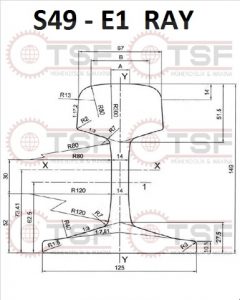

 S 49 E1 67 125 149 14 49,46
 UIC 54 E1 70 140 159 16 54,77
 UIC 60 E1 72 150 172 16 60,50
 CR 104 USA 64 127 127 25 51,59
 CR 105 USA 65 132 132 24 52,09
 CR 135 USA 87 132 146 32 66,97
 CR 171 USA 109 152 152 32 84,83
 CR 175 USA 108 152 152 38 86,80
 MRS 73 USA 70 146 157 32 73,63
 MRS 86 USA 102 165 102 80 85,50
 MRS 87A USA 102 152 152 35 86,80
 MRS 125 USA 120 180 180 40 125,00
 MRS 192 USA 140 229 157 128 192,00
 MRS 221 USA 220 220 160 145 221,40
 AS 86 USA 102 150 152 35 85,88
 CR 73 USA 100 140 135 32 73,30
 CR 100 USA 120 155 150 39 100,20
 CRS 140 USA 150 200 150 80 139,80
 JKL 55 USA 55 100 85 25 26,60
 SP 100 USA 100 150 150 38 89,00
 SP 120 USA 120 170 170 44 118,28
 ASCE 12 Amerikan normu 25,4 50,8 50,8   5,95
 ASCE 20

Amerikan normu

34,1 66,7 66,7   9,92
 ASCE25 Amerikan normu 38,1 69,9 69,9   12,40
 ASCE 30 Amerikan normu 42,9 79,4 79,4   14,88
 ASCE 40 Amerikan normu 47,6 88,9 88,9   19,84
 ASCE 60 Amerikan normu 60,3 108 108   29,76
 ASCE 80 Amerikan normu 63,5 127 127   39,68
 CPR 85 Amerikan normu 61,9 127 130,2   42,16
 ASCE 85 Amerikan normu 65,1 131,8 131,8   42,16
 AREA 100 Amerikan normu 68,3 136,5 152,4   49,61
 ARA-A 100 Amerikan normu 69,9 139,7 152,4   49,61
 AREA 115 Amerikan normu 69,1 139,7 168,3   57,05
 AREA 132 Amerikan normu 76,2 152,4 181   65,48
 AREA 136 Amerikan normu 74,6 152,4 185,7   67,46
 CRANE 104 Amerikan normu 63,5 127 127   51,59
 CRANE 105 Amerikan normu 65,1 131,8 131,8   52,09
 CRANE 135 Amerikan normu 87,3 131,8 146,1   66,97
 CRANE 171 Amerikan normu 19,1 152,4 152,4   84,83
 CRANE 175 Amerikan normu 108 152,4 152,4   86,81



Ray uçları arası genleşme boşluğu ne olmalı ?



hangi rayları bulabilirim, satılan ray piyasadaki raylar, bulunan raylar vinç rayı



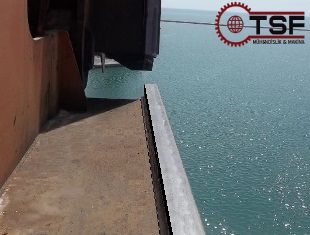

DOLU KARE RAYLAR

Dolu kare ray adı ile anılmakla beraber Dikdörtgen kesitli raylar da aynı isim ile anılmaktadır.
Malzeme Olarak St 52.3 soğuk veya sıcak çekme olarak kullanılmakta olup, 6 metre boydadır.
Metot kaynak ile metal seleklere kaynatılarak veya özel işleme ile zemine bağlanır.


  EN  YÜKSEKLİK    Ağırlık
( A )  ( B )   kg/metre
40 mm 40 mm 12,80 kg.
40 mm 30 mm 9,60 kg.
50 mm 50 mm 20,00 kg.
50 mm 30 mm 12,00 kg.
60 mm 60 mm 28,80 kg.
60 mm 40 mm 19,20 kg.
100 mm 100 mm 80,00 kg.
100 mm 50 mm 40,00 kg.
120 mm 80 mm 76,80 kg.
     ARA DEĞERLER İÇİN BİZİ ARAYIN  mersin limanı kare ray, vinç kare rayı, liman vinçi

KARE RAYLARIN ÖZELLİKLERİ NELERDİR ? HANGİ MALZEMELER KARE RAY OLARAK KULLANILABİLİR ?
