RAY KRAPOLARI - KRAPO

Crane rail clips, Boltable rail clips, Adjustable weldable rubber nose rail clips, Trolley rail clips, Track clips.

VİNÇLERDE RAY KRAPO KULLANIMI:

Vinç raylarının hassas toleranslarla monte edilmesi gerekir. Kademesiz olarak ayarlanabilen krapo tasarımlarımız rayların çok hassas şekilde hizalanmasına olanak sağlar. Krapolar ayrıca vinçlerin raylara uygulayabileceği çok yüksek kuvvetleri taşıyacak şekilde tasarlanmıştır. Cıvata bağlantı parçası kaynatılarak gerektiğinde ayarlanabilen kaynaklı tip krapolar sayesinde ihtiyaçlarınıza en uygun montaj yöntemini seçebilirsiniz.

TSF kendinden kilitlemeli vinç ray krapoları, rayı hizalamak ve güvenli bir şekilde sabitlemek için tasarlanmıştır. Kauçuk ´burun´ aşırı hareketi sınırlamak için raya kontrollü bir kuvvet uygular.

Boyuta göre kaynaklı krapolar daha güçlü bir kurulum sağlar ancak saplamalı krapolar genellikle daha kullanışlıdır.

Saplamalı krapolar ile kaynaklı alt bileşenlere sahip olanlar arasındaki seçim genellikle endüstri uygulamasına ve tercihine dayanmaktadır. Saplamalı krapolar ekonomik ve kullanışlıdır ancak boyuta göre yük taşıma kapasitesi açısından önemli ölçüde daha düşük olarak derecelendirilirler. Bu nedenle, çelik ve alüminyum imalatı gibi ağır iş endüstrileri, kaynaklı tabanlı çiftli krapoları kullanma eğilimindeyken, endüstriyel binalar ve yüksek raflı depolar gibi daha hafif uygulamalar, cıvatalamayla sabitlenen tekli krapoları kullanma eğilimindedir. TSF bu konuda rehberlik etmekten her zaman mutluluk duyacaktır.



8.8 kalite cıvataların kullanılacağı ve daha büyük bir krapo kullanmanın mümkün olmadığı durumlarda bazen 10.9 kalite cıvataların kullanılması da mümkündür.

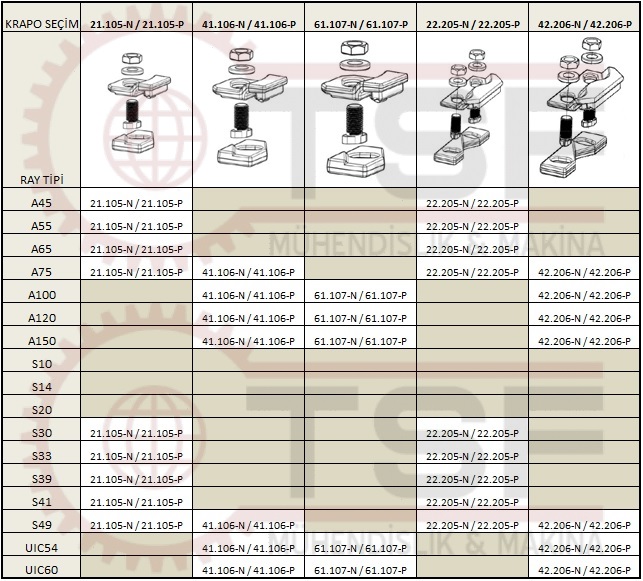

KAYNAKLI TİP KRAPO ( KREPO ) SEÇİM TABLOSU



RAY KREPOLARI NE SIKTIKTA KONULMALI ?

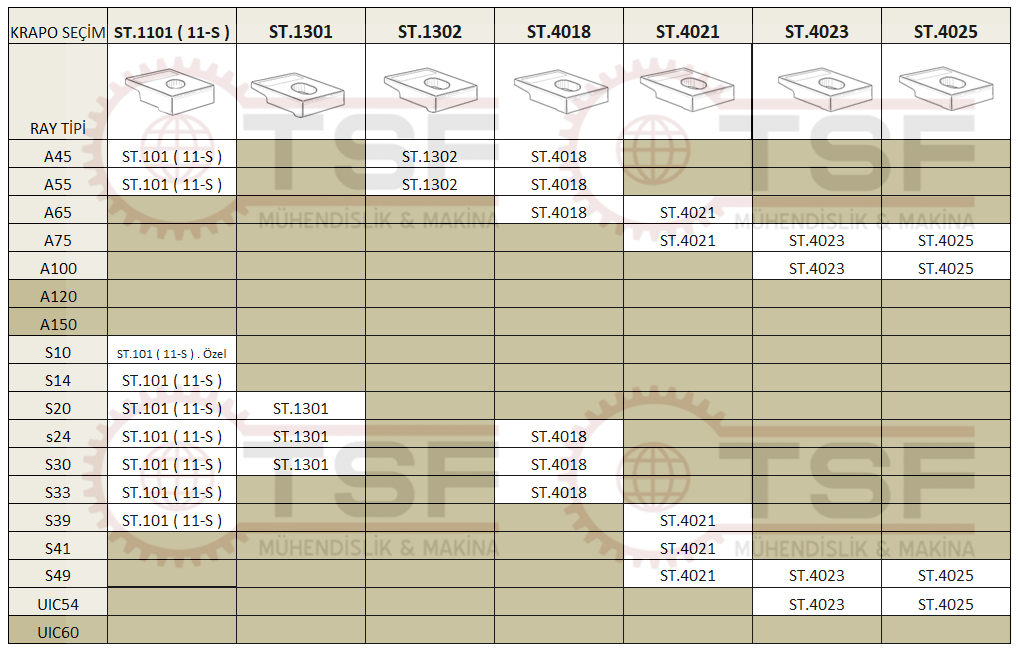

TEK PARÇA SAPLAMALI ( Kaynaksız ) TİP KRAPO SEÇİM TABLOSU

SAPLAMALI TİP

( Ray ve Aksesuarlarına geri dön )

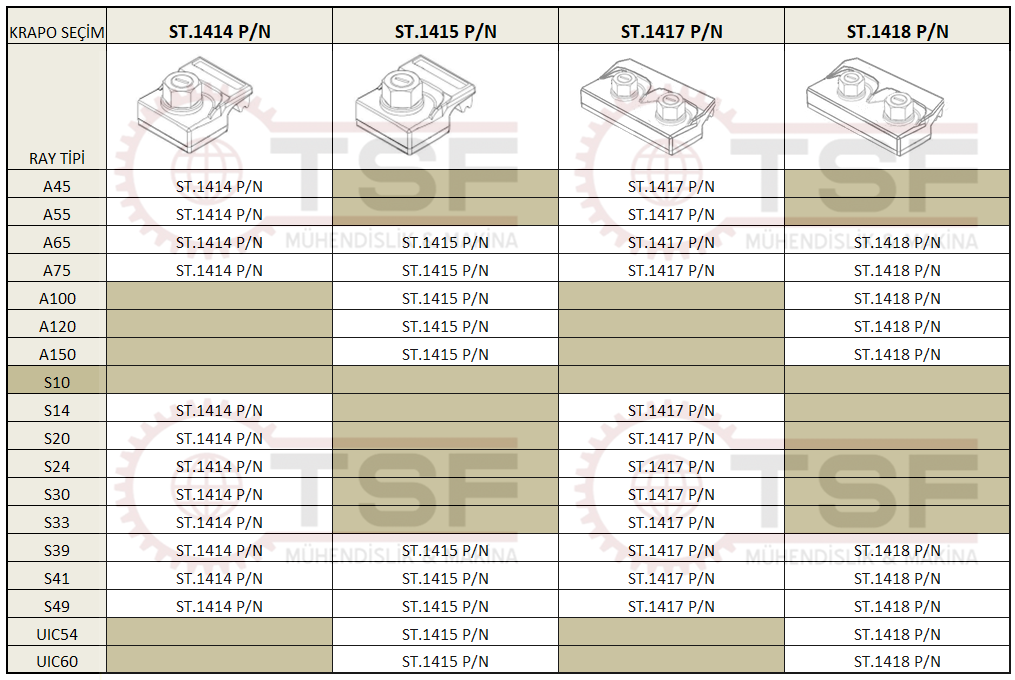

KAUÇUK BURUNLU, SAPLAMALI TİP, KAYNAKSIZ TEK PARÇA KREPO SEÇİM TABLOSU :



RAY KREPOLARI NE SIKTIKTA KONULMALI ?

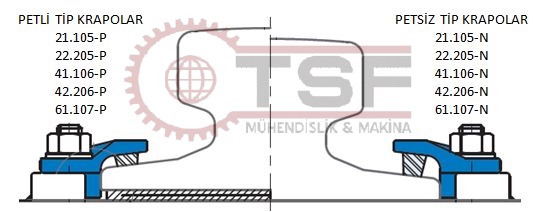

PEDLİ VE PEDSİZ KRAPO ( KREPO ) AYRIMI

KRAPO TEKNİK DEĞERLERİ

Krapo Model	Cıvata ölçüsü	Sıkma Kuvveti	Kabullenebilir yük	Üst parça	Alt parça	Ağırlık.
		175 Nm.		Ç. D övme
ST.1101 11S			15 kN.			0,60 kg.
21.105-N	M16 ( 1 adet )	175 Nm.	70 kN.		Ç. Dövme	0,65 kg.
21.105-P						0,63 kg.
22.205-N	M16 ( 2 adet )		125 kN.			1,30 kg.
22.205-P						1,25 kg.
41.106-N	M20 ( 1 adet )	320 Nm.	140 kN.			1,18 kg.
41.106-P						1,15 kg.
42.206-N	M20 ( 2 adet )		250 kN.			2,55 kg.
42.206-P						2,50 kg.
61.107-N	M20 ( 1 adet )	320 Nm.	200 kN.			1,74 kg.
61.107-P						1,70 kg.



RAY KREPOLARI NE SIKTIKTA KONULMALI ?

KRAPO SEÇİM YARDIMCI TABLO
Krapo Model	Kısa Açıklama	Ped Kullanımı	Saplama / Cıvata
21.105-N	Kaynaklı tip	Petsiz ray için	M16 Özel Cıvata
21.105-P	Kaynaklı tip	Petli ray için	M16 Özel Cıvata
22.205-N	Kaynaklı tip	Petsiz ray için	2xM16 Özel Cıvata
22.205-P	Kaynaklı tip	Petli ray için	2xM16 Özel Cıvata
41.106-N	Kaynaklı tip	Petsiz ray için	M20 Özel Cıvata
41.106-P	Kaynaklı tip	Petli ray için	M20 Özel Cıvata
42.206-N	Kaynaklı tip	Petsiz ray için	2xM20 Özel Cıvata
42.206-P	Kaynaklı tip	Petli ray için	2xM20 Özel Cıvata
61.107-N	Kaynaklı tip	Petsiz ray için	M20 Özel Cıvata
61.107-P	Kaynaklı tip	Petli ray için	M20 Özel Cıvata

RAY KREPOLARI NE SIKTIKTA KONULMALI ?
